Trzy liczby wystarczą, by znaleźć łożysko pasujące jak ulał. Jeśli gubisz się w oznaczeniach typu 6204 2RS albo masz w ręku tylko zużyty element, ta wyszukiwarka po wymiarach uratuje sytuację. Z poniższego tekstu dowiesz się, jak krok po kroku korzystać z takiego narzędzia i dobrać idealne łożysko po wymiarach.
Po co korzystać z wyszukiwarki łożysk po wymiarach?
W wielu maszynach oznaczenia łożysk są starte, zabrudzone albo w ogóle niewidoczne. Zostaje tylko średnica wewnętrzna, średnica zewnętrzna i szerokość łożyska. W takiej sytuacji ręczne szukanie w katalogach zajmuje mnóstwo czasu i łatwo o pomyłkę, a wyszukiwarka po wymiarach ogranicza ryzyko do minimum.
Nowoczesne sklepy internetowe z łożyskami – jak choćby hurtownie współpracujące z markami SKF, FAG, Durbal, Fluro, SNR czy Koyo – udostępniają kalkulator łożysk i dekoder oznaczeń. Wystarczy wpisać trzy wymiary albo symbol typu 6203 C3, a system podpowiada możliwe warianty. Narzędzie pomaga, ale to wciąż użytkownik decyduje, czy dany typ nadaje się do konkretnej maszyny.
Gdy masz tylko stare łożysko
Zdarza się, że w ręku trzymasz zużyte łożysko z maszyny rolniczej czy pompy, a napisów na pierścieniu prawie nie widać. Wtedy najprostszym wyjściem jest pomiar i użycie wyszukiwarki łożysk po wymiarach. Mierzysz element, wpisujesz wartości i w kilka sekund widzisz serię 6000, 6200 lub inną, która mieści się w zadanych parametrach.
Aby pomiar był wiarygodny, warto użyć suwmiarki, a nie linijki z warsztatu. Nawet różnica 0,5 mm może zepchnąć cię w stronę innej serii łożysk i wygenerować zły wynik. Wyszukiwarka pokaże technicznie poprawny produkt, ale zły wymiar sprawi, że na wał nie da się go założyć albo będzie luz, który szybko zniszczy gniazdo w obudowie.
Gdy znasz tylko wymiary montażowe
W nowych projektach często masz gotowy rysunek obudowy lub wału i miejsce na łożysko opisane jedynie wymiarami. Potrzebne jest wtedy dopasowanie typu łożyska do zadanej przestrzeni montażowej. W takim przypadku wyszukiwarka po wymiarach staje się narzędziem projektowym, nie tylko zamiennikiem katalogu.
Po wpisaniu zestawu liczb, na przykład 20 × 47 × 14 mm, system zwróci kilka pozycji. Najczęściej będzie to łożysko 6204 w różnych wersjach uszczelnienia: Z, ZZ, RS, 2RS, ewentualnie z luzem wewnętrznym C3. Ty decydujesz, czy konstrukcja wymaga wyższej prędkości obrotowej, lepszej ochrony przed zanieczyszczeniami, czy większego luzu dla wyższej temperatury pracy.
Kalkulator łożysk ma charakter poglądowy i nie zastępuje danych katalogowych producenta – przed montażem zawsze warto porównać parametry z katalogiem SKF, FAG, NSK czy NTN.
Jak przygotować wymiary łożyska do wyszukiwania?
Precyzyjny pomiar to podstawa działania każdej wyszukiwarki łożysk. Nawet najlepszy algorytm nie poradzi sobie z błędnie wpisaną średnicą czy szerokością, dlatego cały proces warto zacząć od stołu warsztatowego i sprawdzonej suwmiarki.
Najczęściej potrzebujesz trzech wartości: d – średnica wewnętrzna, D – średnica zewnętrzna oraz B – szerokość. To te liczby wpisujesz do wyszukiwarki w formacie „d × D × B”, na przykład 17 × 40 × 12 czy 25 × 52 × 15.

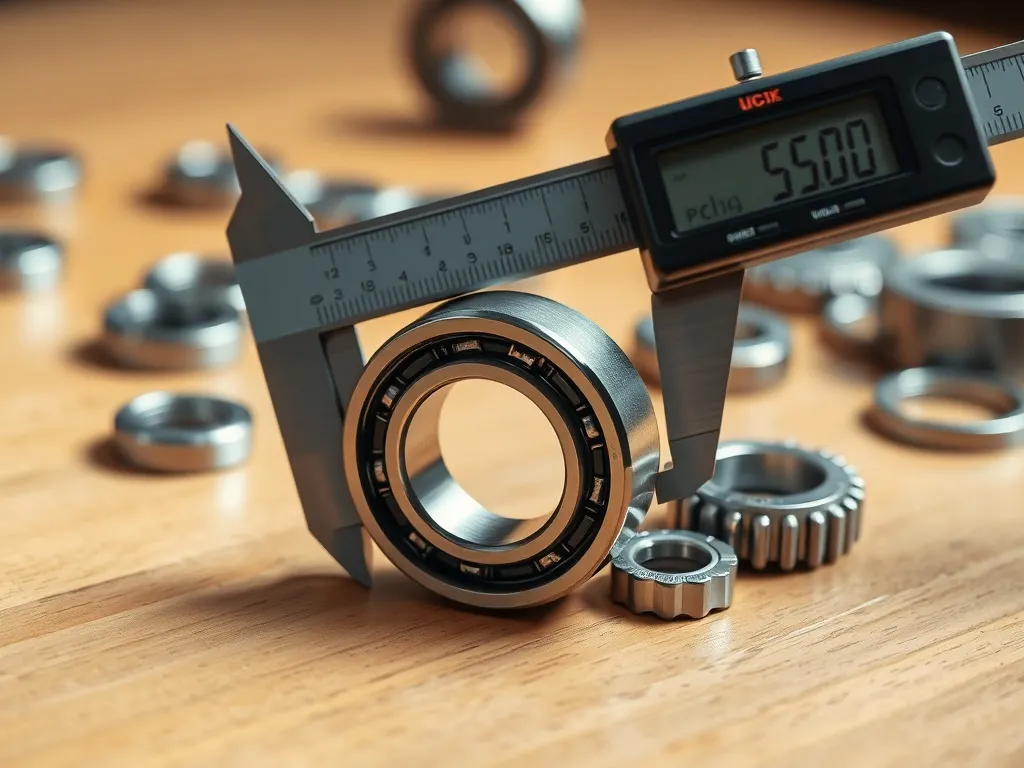

Jak zmierzyć średnicę wewnętrzną?
Średnicę wewnętrzną łożyska zawsze mierzysz po powierzchni, która pracuje na wale. Jeżeli stary wał jest w dobrym stanie, możesz przyłożyć suwmiarkę bezpośrednio do niego. Częściej jednak wygodniej jest zmierzyć otwór w pierścieniu wewnętrznym łożyska zdjętego z maszyny.
W warsztatach, gdzie pomiary robi się seryjnie, dobrze sprawdzają się cyfrowe suwmiarki z dokładnością 0,01 mm. W mniejszych zakładach wystarczy tradycyjna suwmiarka mechaniczna, byle była sprawdzona. W obu przypadkach najpierw dociskasz szczęki w dwóch prostopadłych kierunkach, bo owalny zużyty otwór może zafałszować wynik.
Jak zmierzyć średnicę zewnętrzną i szerokość?
Średnicę zewnętrzną mierzysz po cylindrycznej powierzchni pierścienia zewnętrznego. Tutaj bardzo łatwo o błąd, gdy na krawędziach są wyszczerbienia lub rdza. W takiej sytuacji najpierw delikatnie czyścisz powierzchnię, dopiero potem przykładasz suwmiarkę. Dzięki temu nie wpisujesz do wyszukiwarki wartości zawyżonej przez naloty.
Szerokość łożyska to odległość między bocznymi powierzchniami pierścieni. Jeśli łożysko ma blaszki lub gumowe uszczelki, mierzysz całość, bo właśnie taki wymiar będzie istotny przy montażu w obudowie. Wysokość dodatkowych elementów, na przykład kołnierzy czy pierścieni seger, zapisujesz osobno, ale do podstawowej wyszukiwarki po wymiarach zazwyczaj trafia tylko wartość B.
Jak zapisać wymiary do wyszukiwarki?
Większość sklepów internetowych stosuje ten sam prosty schemat: średnica wewnętrzna × średnica zewnętrzna × szerokość. Dzięki temu możesz przenieść wymiary z katalogu papierowego do pola wyszukiwania bez zastanawiania się, która wartość jest która. Warto trzymać się właśnie takiej kolejności, bo część systemów nie radzi sobie z odwróconym zapisem.
Aby praca szła szybciej, dobrze mieć pod ręką kartkę lub prosty arkusz kalkulacyjny. Zapisujesz tam wszystkie zmierzone wartości i dopiero później wpisujesz je do wyszukiwarki. Przy większych maszynach, w których wymieniasz kilkanaście łożysk naraz, takie notatki pozwalają uniknąć sytuacji, w której numery i wymiary mieszasz między poszczególnymi węzłami.
Przed wpisaniem danych do wyszukiwarki warto też przygotować narzędzia, które ułatwią pomiary i weryfikację wyników:
- suwmiarkę mechaniczną lub cyfrową o znanej dokładności,
- czyściwo i delikatną szczotkę do usunięcia rdzy z powierzchni łożyska,
- notatnik albo arkusz do zapisu wymiarów i lokalizacji montażu,
- dostęp do katalogu producenta, by sprawdzić parametry łożyska po znalezieniu symbolu.
Jak działa wyszukiwarka łożysk po wymiarach w sklepie online?
Wyszukiwarka oparta na wymiarach działa podobnie jak filtr w sklepie z ubraniami, tylko zamiast rozmiaru M czy L wpisujesz liczby w milimetrach. Po podaniu trzech podstawowych wymiarów system przeszukuje bazę tysięcy produktów i zostawia jedynie te, które pasują do wzoru d × D × B.
Dobre sklepy z łożyskami – na przykład firmy z Krakowa czy Bydgoszczy obsługujące przemysł – łączą wyszukiwarkę wymiarową z dekoderem oznaczeń łożysk. Możesz wtedy wpisać symbol typu 6204 2RS, a narzędzie samo uzupełni wymiary i warianty uszczelnień. Jeśli z kolei zaczniesz od wymiarów, zobaczysz listę możliwych serii wraz z ich pełnymi oznaczeniami.
Żeby lepiej zrozumieć wyniki wyszukiwania, warto zerknąć na przykład trzech popularnych łożysk kulkowych zwykłych:
| Typ łożyska | Podstawowe wymiary | Przykładowe zastosowanie |
| 6203 | 17 × 40 × 12 mm | silniki elektryczne, pompy, wentylatory |
| 6204 | 20 × 47 × 14 mm | maszyny rolnicze, sprzęt AGD, obrabiarki do drewna |
| 6205 | 25 × 52 × 15 mm | motoryzacja, maszyny budowlane, przekładnie przemysłowe |
W wielu sklepach wyszukiwarka wymiarowa jest połączona z dodatkowymi funkcjami, które skracają czas zakupów i ograniczają ryzyko pomyłki:
- zestawieniami zamienników łożysk różnych producentów,
- podglądem dostępności w magazynie w czasie zbliżonym do rzeczywistego,
- propozycją dopasowanych uszczelnień, smarów i opraw do wybranego typu,
- opcją „Kup komplet” dla konkretnego rozwiązania, na przykład całego węzła łożyskowego.
Jak dobrać idealne łożysko do zastosowania?
Sama zbieżność wymiarów to dopiero początek. Dwa łożyska o tych samych wymiarach mogą pracować zupełnie inaczej, gdy różnią się serią, rodzajem uszczelnienia czy luzem wewnętrznym. Dobór zawsze powinien uwzględniać obciążenia, prędkość obrotową i warunki otoczenia w konkretnym urządzeniu.
W praktyce oznacza to, że po znalezieniu łożysk pasujących wymiarowo warto sprawdzić ich typ: czy jest to łożysko kulkowe zwykłe, stożkowe, walcowe, baryłkowe, igiełkowe czy może łożysko samonastawne. Każdy rodzaj znosi inaczej obciążenia promieniowe i osiowe oraz niewspółosiowość wałów.
Przykłady popularnych serii łożysk kulkowych
W grupie łożysk kulkowych zwykłych jedno-rzędowych często spotykasz serie oznaczone jako 6000, 6200 i 6300. Wszystkie mają podobną konstrukcję, ale różnią się nośnością i szerokością przy tych samych średnicach d i D, co przekłada się na różne zastosowania w praktyce.
Seria 6000 to najlżejsze łożyska w tym zestawie, używane tam, gdzie ważna jest mała masa i kompaktowe wymiary. Seria 6200 jest cięższa niż 6000 i przenosi wyższe obciążenia, a 6300 – jeszcze cięższa – nadaje się do pracy w bardziej obciążonych węzłach. Dobrym przykładem są 6203 (17 × 40 × 12 mm), 6204 (20 × 47 × 14 mm) oraz 6205 (25 × 52 × 15 mm), które pojawiają się w pompach, silnikach i maszynach budowlanych.
Łożyska serii 6203, 6204 i 6205 są uniwersalne i trwałe, ale każde z nich przenosi inne obciążenia i pasuje do innego zakresu mocy maszyn.
Dodatkowe oznaczenia łożysk
Poza samym numerem serii ważne są też dopiski, które opisują uszczelnienie i luz wewnętrzny. W praktyce to właśnie one decydują, czy łożysko wytrzyma wysoką temperaturę, częste mycie wodą czy pracę przy podwyższonych obrotach. Wyszukiwarka po wymiarach zwykle pokazuje te warianty jako osobne pozycje.
Najczęściej spotkasz oznaczenia:
Z – metalowa osłona z jednej strony, ZZ – metalowe osłony z obu stron, RS – gumowa uszczelka po jednej stronie, 2RS – gumowe uszczelnienia po obu stronach. Z kolei C3 oznacza większy luz wewnętrzny niż standardowy, co bywa przydatne w silnikach pracujących w podwyższonej temperaturze. Kombinacja symboli, na przykład 6203ZZ C3, mówi już całkiem dużo o przeznaczeniu konkretnego wyrobu.
Przy bardziej zaawansowanych aplikacjach liczy się również marka. Najwięksi producenci łożysk na świecie – SKF, Schaeffler/FAG/INA, NSK, NTN, Timken, JTEKT/Koyo, NACHI, MinebeaMitsumi, ZWZ i C&U – udostępniają szczegółowe katalogi online. Po odnalezieniu symbolu w wyszukiwarce wymiarowej możesz porównać dane nośności i prędkości granicznych w oficjalnej dokumentacji.
Na co uważać przy zakupie łożyska przez internet?
Wyszukiwarka łożysk po wymiarach jest dużym ułatwieniem, ale sama w sobie nie gwarantuje jakości produktu. Rynek online pełen jest tanich zamienników, wyrobów bez certyfikatów, a nawet podróbek znanych marek. Dlatego obok trzech liczb opisujących wymiary zawsze liczy się źródło, z którego pochodzi łożysko.
Bezpieczniej jest korzystać ze sklepów, które oprócz sprzedaży internetowej prowadzą też tradycyjną hurtownię i mają realny magazyn. Firmy tego typu zwykle dbają o współpracę z uznanymi producentami i są w stanie doradzić, czy dane łożysko rzeczywiście nadaje się do konkretnego zastosowania.
Jak ocenić sklep z łożyskami?
Zanim klikniesz „kup teraz”, warto poświęcić kilka minut na sprawdzenie sprzedawcy. Sklep zajmujący się sprzedażą łożysk przemysłowych powinien podawać pełne dane firmy, numer NIP, REGON, działający telefon i adres e-mail. Brak tych informacji albo kontakt tylko przez formularz bywa pierwszym sygnałem ostrzegawczym.
Dużo mówi też sama strona internetowa. Profesjonalny sklep ma czytelne opisy produktów, katalogowe zdjęcia, funkcję filtrowania i oczywiście wyszukiwarkę łożysk po wymiarach. Opinie klientów na Google, Ceneo czy Allegro pomagają ocenić, czy dostawy są terminowe, a reklamacje rozpatrywane rzetelnie.
Prosty schemat oceny sklepu możesz przejść krok po kroku:
- sprawdź kompletność danych firmy i możliwość kontaktu telefonicznego,
- zobacz, czy w ofercie są znane marki typu SKF, FAG, NTN, NSK, Timken lub Koyo,
- przejrzyj opisy produktów pod kątem wymiarów, typu uszczelnienia i norm ISO/DIN,
- odczytaj opinie klientów, zwłaszcza te opisujące reklamacje lub problemy z jakością.
Dlaczego pochodzenie łożyska ma znaczenie?
Łożysko z niepewnego źródła często wygląda poprawnie, a różnice wychodzą dopiero w trakcie pracy maszyny. Gorsza dokładność wykonania, słabszy materiał pierścieni czy niewłaściwy smar przekładają się na hałas, przegrzewanie i skróconą żywotność. W przemyśle awaria jednego węzła łożyskowego potrafi zatrzymać całą linię produkcyjną.
W sieci zdarzają się przypadki sprzedaży łożysk z odzysku jako nowych, wyrobów bez norm i certyfikatów albo podróbek marek takich jak SKF czy FAG. Tanie zakupy kończą się wtedy wymianą łożyska po krótkim czasie, uszkodzeniem wału, wyciekami smaru lub zniszczeniem obudowy. Reklamacja zwykle bywa niemożliwa, bo sprzedawca znika lub odrzuca roszczenia.
Niskiej jakości łożysko toczne może doprowadzić do przestojów i kosztów serwisu wielokrotnie wyższych niż oszczędność kilku złotych przy zakupie.
Kiedy lepiej wybrać lokalną hurtownię?
Nie każdą sytuację rozwiążesz za pomocą wyszukiwarki online. Gdy nie jesteś pewien typu łożyska, masz nietypowe obciążenia albo potrzebujesz dopasować element „na wzór”, wizyta w lokalnej hurtowni bywa szybsza i pewniejsza niż wymiana maili. Specjalista na miejscu obejrzy wał, obudowę i stare łożysko, a potem zaproponuje konkretny zamiennik.
Zakup stacjonarnie sprawdza się też wtedy, gdy łożysko jest potrzebne natychmiast. W sklepach z magazynem na miejscu – jak firmy działające w dużych miastach przemysłowych – możesz od ręki odebrać 6204 2RS, łożysko baryłkowe czy zestaw główek cięgieł. W połączeniu z wcześniejszym przygotowaniem wymiarów i symboli z wyszukiwarki wymiarowej taki model pracy daje dużą pewność, że do maszyny trafi właściwy element.
